Stap 1
Hang de ZTE of Huawei ONT op in de buurt van je glasvezelaansluitpunt en een stopcontact. Zorg er daarnaast voor dat de afstand tot de FRITZ!Box niet groter is dan de lengte van de meegeleverde netwerkkabel.
Stap 2
Verwijder de stofkapjes van de Fiber Patchkabel (afb. 9 en 10) en de Huawei ONT (afb. 11) of ZTE ONT (afb. 12). Het kan zijn dat de uiteindes van de Fiber Patchkabel een andere kleur hebben dan op de afbeelding. Zorg er altijd voor dat de vorm en kleur van de connectoren gelijk zijn. Groen moet op groen aangesloten worden en blauw op blauw. Ga vervolgens direct door naar stap 3, zodat de glasvezel niet te lang blootligt.
Stap 3
Verbind je huidige glasvezelaansluitpunt met de Huawei ONT of ZTE ONT. Huawei ONT: Plaats het groene uiteinde van de fiber patch kabel (afb. 9) in de poort ‘OPTICAL’ (afb. 13). ZTE ONT: plaats het blauwe uiteinde (afb. 9) in de poort ‘PON’ (afb. 14).
Stap 4
Plaats het andere uiteinde van de fiber patch kabel in de opening van je glasvezelaansluitpunt (afb. 15). Zorg ervoor dat de kleur hetzelfde is van de connector in het aansluitpunt en de kleur van de connector aan de kabel.
Stap 5
Verbind nu de FRITZ!Box met de ONT. Gebruik hiervoor de meegeleverde netwerkkabel en sluit één van de stekkers aan op de ‘LAN’ aansluiting van de Huawei ONT (afb. 17) of ZTE ONT (afb. 18). Het lipje van het uiteinde van de netwerkkabel zit aan de bovenkant (afb. 16). Je hoort een ‘KLIK’ wanneer de kabel goed aangesloten zit.
Stap 6

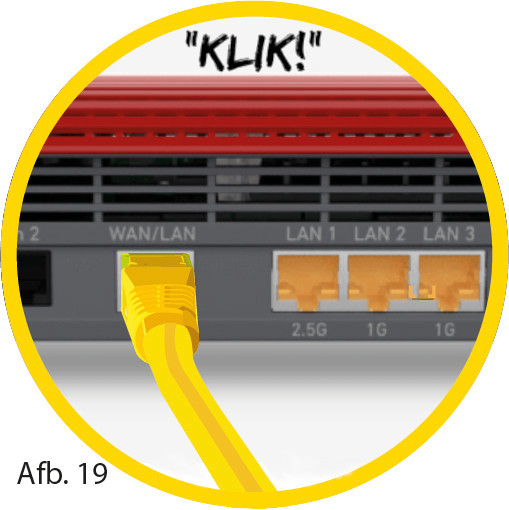

Plaats het andere uiteinde van de netwerkkabel in de aansluiting van de FRITZ!Box die ‘WAN’ heet (afb. 19), het lipje van het uiteinde van de netwerkkabel zit aan de onderkant. Hoor je een ‘KLIK’? Dan is de kabel goed aangesloten!
Stap 7
Plaats het uiteinde van de stroomadapter in de poort die ‘Power’ heet van de Huawei (afb. 20) of ZTE (afb. 21). Steek vervolgens de stekker van de adapter in het stopcontact.
Stap 8
Druk op het knopje ‘ON/OFF’ om de Huawei ONT (afb. 22) of de ZTE ONT (afb. 23) aan te zetten. Wanneer deze ingedrukt is, staat de ONT aan.
Stap 9
Gaan de lampjes branden bij ‘Power’, ‘PON’ en ‘LAN’ op de Huawei ONT (afb. 24) of de ZTE ONT (afb. 25)? Dan is de ONT aangesloten.
